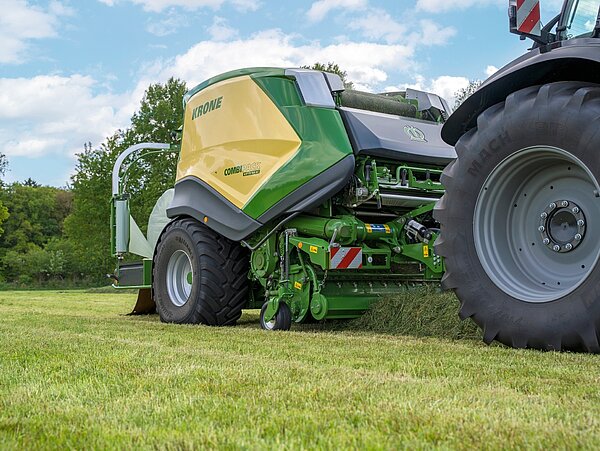

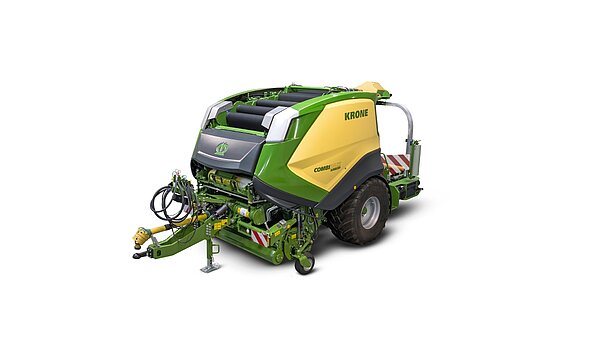

CombiPack HDP
圆捆打捆机

动力强劲的科罗尼 CombiPack HDP 圆捆打捆机在吞吐量方面树立了新标准。高打捆密度和始终如一的均匀草捆形状，确保了长时间的持续高效作业。创新的短切切割系统可精确调节切割长度，从而确保始终获得最佳长度。创新的操作、自动化的流程和最大动力保证了系统的效率和精度。此外，快速从网绳切换到薄膜的功能，使其在处理所有类型的作物时都特别方便和多功能。

• 最大吞吐量 – 吞吐量提升高达 30%

• 双绳捆扎系统 – 标配，可在驾驶室内直接简便切换

• 网绳和薄膜接口 – 两种系统均可处理网绳和薄膜

• 备用刀片抽屉 – 可侧向移出，便于安全便捷地取用

• 侧向折叠薄膜卷存储架 – 实现快速简便的卷筒更换

• 低维护变速箱驱动 – 包括优化的动力传输

• 打捆元件的三重驱动系统 – 保证可靠的皮带驱动

视频图片

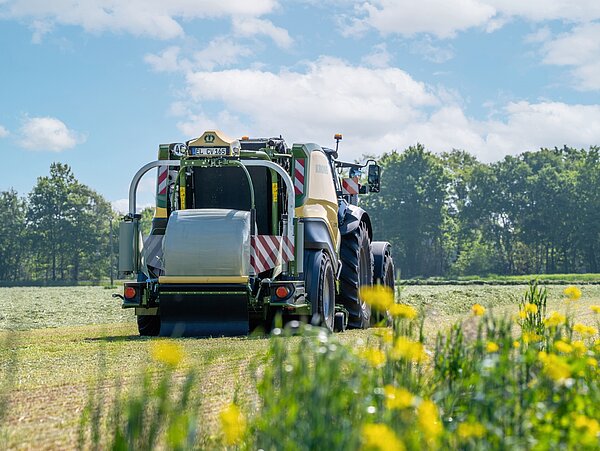

CombiPack HDP
最高水准的打捆与裹包

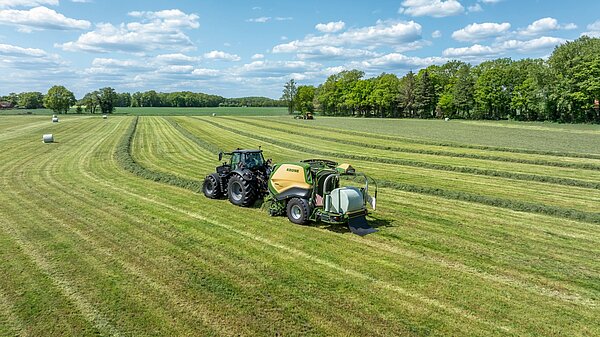

科罗尼正通过 CombiPack HDP CV 165 XC 在密度、吞吐量、切割长度和维护方面树立新标准。这款配备集成裹包装置的一体机可生产非常坚实且尺寸稳定的草捆，草捆直径可在 100 至 165 厘米之间变化。机器配备切割单元和采用单皮带的完全变量草捆室，可实现极高的草捆密度和超过 30% 的吞吐量提升。打捆元件和转子采用科罗尼 PowerDrive 概念驱动，该概念首次采用无链条的齿轮箱，从而显著降低了维护成本。简而言之：这是一款适用于专业用途的极高效率圆捆打捆机。

41 片刀片

科罗尼 CombiPack HDP 的切割单元配备 41 片刀片，这意味着可以实现 27 毫米的极短切割长度。这不仅改善了饲料摄入，而且通过将过长部分降至最低，确保了饲料更加均匀。作物的高效铣切对高饲料质量有显著影响，并确保了均匀和最佳的加工。

精心设计的驱动理念

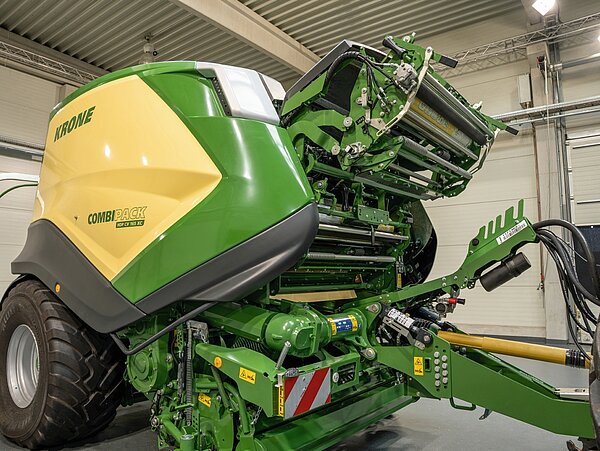

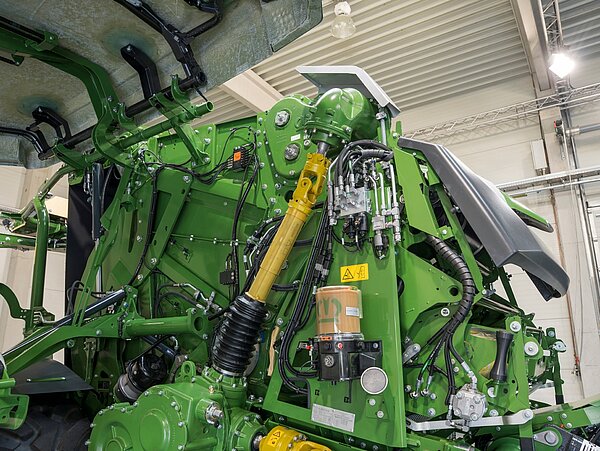

CombiPack HDP 配备低维护且坚固的齿轮箱，确保可靠的动力传输。驱动装置从前部驱动主齿轮箱，动力随后通过万向轴传输到另一个齿轮箱。侧向安装的变速箱直接将动力传输给大型切割转子。皮带驱动辊也由万向轴驱动。打捆元件的三重驱动确保在所有条件下均匀旋转。精心设计的驱动理念确保机器保持整洁。同时也不需要油润滑，从而防止了油污造成的任何污染。

产品特点
CombiPack HDP - 圆捆打捆机

• 最大吞吐量 – 吞吐量提升高达 30%

• 双绳捆扎系统 – 标配，可在驾驶室内直接简便切换

• 网绳和薄膜接口 – 两种系统均可处理网绳和薄膜

• 备用刀片抽屉 – 可侧向移出，便于安全便捷地取用

• 侧向折叠薄膜卷存储架 – 实现快速简便的卷筒更换

• 低维护变速箱驱动 – 包括优化的动力传输

• 打捆元件的三重驱动系统 – 保证可靠的皮带驱动

科罗尼 CombiPack HDP – 重新定义极限

动力强劲的科罗尼 CombiPack HDP 圆捆打捆机在吞吐量方面树立了新标准。高打捆密度和始终如一的均匀草捆形状，确保了长时间的持续高效作业。创新的短切切割系统可精确调节切割长度，从而确保始终获得最佳长度。创新的操作、自动化的流程和最大动力保证了系统的效率和精度。此外，快速从网绳切换到薄膜的功能，使其在处理所有类型的作物时都特别方便和多功能。

驱动

• 低维护变速箱驱动 – 包括最大动力传输

• 自动集中润滑单元 – 标配提供

• 负载传感液压系统

• 可靠的皮带驱动理念

• 高达 5000 Nm 扭矩 – 坚固耐用

• 动力输出轴速度 1000 rpm

CombiPack HDP 165 XC 以其特别坚固且低维护的驱动系统令人信服。负载传感技术始终提供最佳油量，从而确保在最小磨损下实现最高效率。自动集中润滑作为标准配置提供，大大减少了维护工作量，而高性能三重驱动则确保了可靠的作物流动，无任何打滑。基本上，CombiPack HDP 165 XC 代表着最大的生产力和耐用的技术。

负载传感

负载传感技术使 CombiPack HDP 能够根据作业循环的需求调整液压油压力和流量，从而确保所有流程的最高效率。这也有利于保护拖拉机，因为只有在实际需要时才必须泵送液压油。

坚固耐用
CombiPack HDP 驱动系统设计为高度耐用。结合自动集中润滑，保证了最高水平的效率和最小的磨损量，这反过来又对驱动系统的使用寿命和维护间隔产生积极影响。这有助于降低运行成本并提高生产率。

动力强劲
CombiPack HDP 的联轴器经过测试，可承受高达 5000 Nm 的扭矩，确保可靠安全的动力传输。这种高水平的保护即使在具有挑战性的条件下也能保证坚固稳定的运行。从而可以最大限度地减少停机时间，这反过来又有助于提高收获的效率和盈利能力。

精心设计的驱动理念

CombiPack HDP 配备低维护且坚固的齿轮箱，确保可靠的动力传输。驱动装置从前部驱动主齿轮箱，动力随后通过万向轴传输到另一个齿轮箱。侧向安装的变速箱直接将动力传输给大型切割转子。皮带驱动辊也由万向轴驱动。打捆元件的三重驱动确保在所有条件下均匀旋转。精心设计的驱动理念确保机器保持整洁。同时也不需要油润滑，从而防止了油污造成的任何污染。

在所有条件下的安全操作
得益于三重驱动，无限缠绕的单皮带确保了最大的动力传输。无论您是处理干草、稻草还是青贮饲料，这种创新的驱动理念都能安全地旋转每一种作物材料。特别是在处理潮湿作物时，它能可靠地防止皮带打滑。这项先进技术不仅有助于机器的长生命周期和功能性，而且提高了驱动的可靠性。

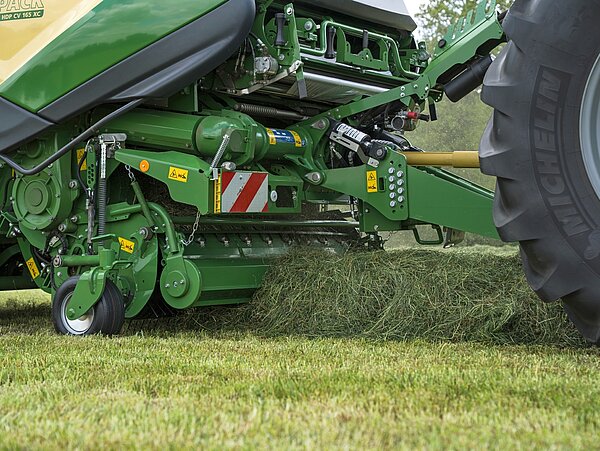

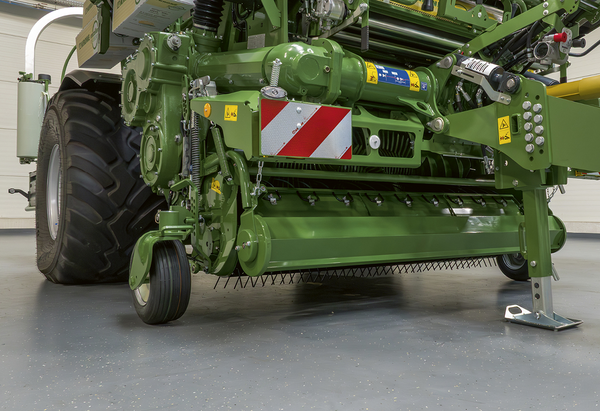

科罗尼 EasyFlow 捡拾器

• 中央安装的捡拾器 – 实现最佳地面仿形

• 140 毫米的巨大摆动半径 – 实现最佳地面仿形

• 作物压紧滚轮单元和捡拾器的高度调节无需工具

• 坚固的设计 – 提供长使用寿命

• 磨损极小 – 得益于无控制的捡拾器和无维护的液压驱动，降低了维护成本

• 根据行驶速度自动或手动调节速度

科罗尼 EasyFlow 捡拾器是实现高效干净饲料摄入的无与伦比之选。其创新且同时简单的设计确保了高效的收获和最小的维护工作。即使是大而不均匀铺放的草条也能被均匀干净地捡拾。

快速简便

作物压紧滚轮单元和捡拾器的承载压力可以通过张紧弹簧轻松设定。无需工具的链条调节意味着可以快速轻松地调整作物压紧滚轮单元的工作高度，以实现最大性能。

完全平衡

EasyFlow 捡拾器的集中悬挂确保重量均匀分布，使其能最佳地适应不平坦的地面。140 毫米的大摆动半径可以平整任何不平坦的地面，导向轮确保了均匀和最佳的摄入。

简单而巧妙

EasyFlow 捡拾器以其无控制的设计令人信服，该设计包含少量活动部件和安静运行，从而将磨损降至最低。这降低了维护和服务成本。

最佳饲料流

大型作物压紧滚轮单元保证了连续的作物流动，并防止饲料在不均匀的草条中被向上推挤。机器始终以全功率和最大摄入能力运行，确保最佳的饲料摄入。

液压驱动
集成液压马达具有诸多优点：

• 为更宽的捡拾器工作宽度腾出更多空间

• 免维护

• 与链条驱动相比，具有更长的摆动行程

• 通过 ISOBUS 根据行驶速度手动或自动调节速度，以适应相应的收获条件

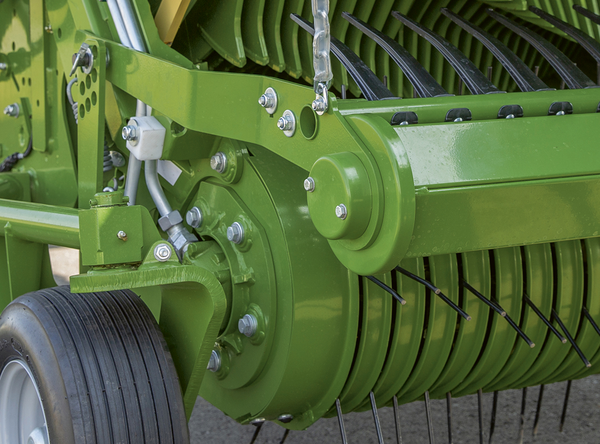

捡拾器驱动

配备五排弹齿的 EasyFlow 捡拾器以其准确和仔细的作物摄入令人信服。它由一个可靠保护的液压马达驱动，该马达直接安装在捡拾器中并防止过载。该驱动实现了更大的工作宽度、在最佳行驶速度下无故障捡拾和最大摄入能力。根据 DIN 标准，捡拾器具有 2235 毫米的宽大工作宽度，非常适合宽草条，并保证了大收获量的高效处理。

切割单元和转子

• 采用剪切原理实现顶级切割质量

• 刀片易于更换 – 归功于可拆卸的备用刀片抽屉

• 快速调整刀片 – 归功于切割单元上的刀片预选

• 从拖拉机座椅安全激活和停用刀片

• 简单清洁 – 增添便利性

CombiPack HDP 切割单元以其有效的保护给人留下深刻印象，这得益于单刀片锁定装置和通过可拆卸备用刀片抽屉实现的简便刀片更换。刀片可通过切割单元上的刀片预选快速调整，而安全的激活和停用则可方便地从拖拉机座椅控制。此外，简单的清洁过程提供了额外的便利。

实用的刀片更换
刀片通过标配的备用刀片抽屉更换，该抽屉可从机器左侧拉出。这使得更换刀片变得轻松方便，清洁也很简单。

作物堵塞 – 不成问题

如果喂入通道发生作物堵塞，可以从驾驶室液压降低刀片盒，从而快速轻松地清除堵塞。作物被直接转移到草捆室，因此没有物料残留在地里。

中央刀片组控制系统

可以通过中央刀片组控制系统快速轻松地设定所需的切割长度。刀片直接在切割单元上进行预选。根据应用条件，可以在五个组（41/21/20/5/0）中快速方便地调整刀片数量。当备用刀片抽屉被抬起时，即使刀片槽被弄脏，选定的刀片也会通过带槽底座可靠地压入工作位置。

有效的保护装置

单刀片锁定装置保护每个单独的刀片免受损坏。如果刀片遇到障碍物，弹簧使其能够避开障碍物并向下移动。然后弹簧力将刀片恢复到其原始位置。这延长了刀片的使用寿命，从而降低了维护成本并提高了效率水平。

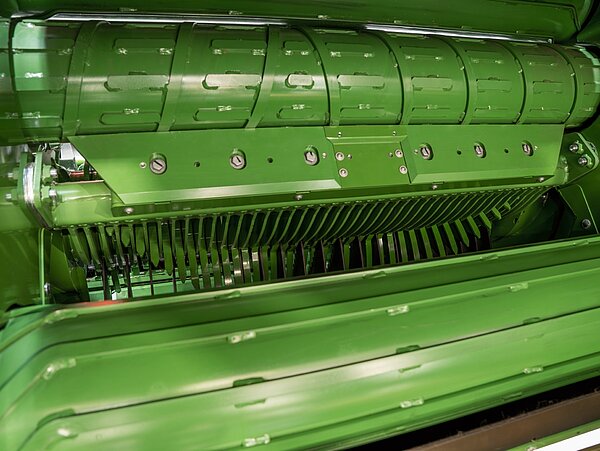

无损耗吞吐
集成转子可靠地接收来自捡拾器的作物并将其引导通过刀片。大型集成搅龙将物料可靠地输送到转子中心，实现完美切割。刀片和弹齿之间的最小距离确保了准确且省力的剪切原理。

41 片刀片
科罗尼 CombiPack HDP 的切割单元配备 41 片刀片，这意味着可以实现 27 毫米的极短切割长度。这不仅改善了饲料摄入，而且通过将过长部分降至最低，确保了饲料更加均匀。作物的高效铣切对高饲料质量有显著影响，并确保了均匀和最佳的加工。

草捆室

• 全变量草捆室 – 实现灵活的草捆尺寸

• 三种软芯设置

• 两个清洁辊 – 确保持久清洁的工作环境

• 高性能单皮带 – 实现最大草捆密度

• 宽打捆皮带 – 即使切割长度很短，也能最大限度地减少饲料损失

科罗尼 CombiPack HDP 正在重新定义打捆密度、效率和吞吐率的标准。得益于隐藏在草捆室中的精心设计的技术，可以实现尺寸稳定、具有最大打捆密度、高产量和最佳可能饲料质量的草捆。得益于高吞吐量——比传统圆捆打捆机高出 30%——该机器可在尽可能短的时间内处理大量作物。

清洁性能

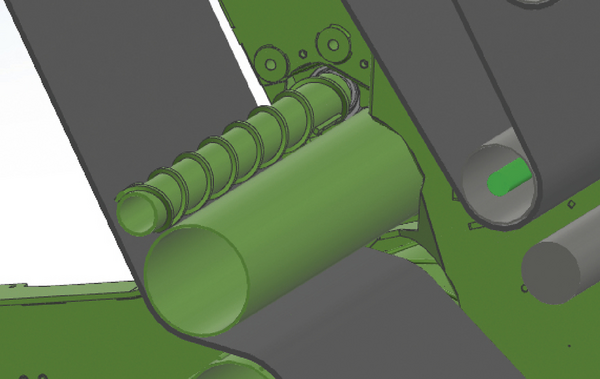

两个清洁辊持续清洁皮带和导向辊。这为所有作物材料永久保证了向皮带可靠的动力传输。

硬芯还是软芯？

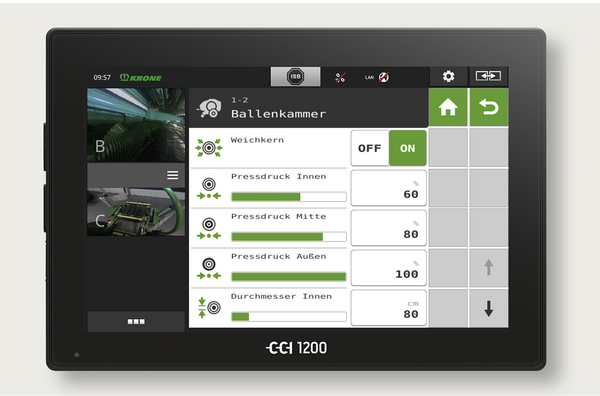

软芯设置可用于在三个区域单独调整草捆核心的紧实度。核心的压力在终端中设定：低值将产生松散、柔软的核心（对干草特别有利），而较高的值则产生更硬、更密实的核心。从而可以根据作物、湿度和草捆大小优化调整草捆密度。

安全启动

CombiPack HDP 的启动辊在为打捆过程准备作物方面起着决定性作用。它保证作物的均匀分布和压缩，以获得最佳的草捆质量。从而物料尽早开始旋转，使草捆从一开始就被压缩。

无损耗压缩

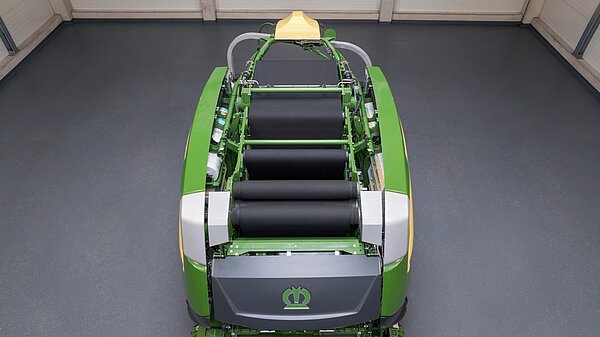

安装在草捆室中的高性能连续皮带确保实现特别高的草捆密度和均匀的草捆形状。覆盖整个宽度的封闭表面几乎完全防止了滚动损失。此外，单皮带以其长使用寿命和非常安静的操作令人信服。

草捆室
CombiPack HDP 的全变量草捆室可以打捆直径为 1.0 米至 1.65 米的草捆。终端上的连续调节意味着可以简单地调整所需的草捆尺寸。打捆力可根据相关的收获条件进行优化调整，以保证高效和轻柔的打捆，从而生产出高质量和尺寸稳定的草捆。

捆扎流程

• 两个捆扎单元 – 用于在网绳和外周膜之间快速切换

• 液压折叠卷筒存储架 – 实现长时间运行

• 侧向可伸缩插入位置 – 便于符合人体工程学的工作

• 最佳薄膜引导 – 确保完美完成、草捆稳定

• 智能操作设备和出色的可接近性 – 实现简便操作

CombiPack HDP 165 XC 确保最高的打捆密度和使用网绳或薄膜进行可靠的草捆捆扎。快速切换、设计精良的卷筒概念和符合人体工程学位置的插入位置使其易于操作，确保停机时间短并提供一流的结果。

最佳薄膜引导，确保安全捆扎

CombiPack HDP 保证外周膜均匀分布在草捆的整个宽度上，并覆盖边缘。这保证了整洁的包裹效果，减少了气穴，从而提高了饲料质量并减少了滚动损失。外周膜还提供了更好的表面保护水平，从而稳定了草捆形状并延长了储存期。

插入裹包和捆扎材料非常容易！
得益于标配的网绳滑槽和液压可接近的插入位置，插入网绳和外周膜特别方便且符合人体工程学。较低的插入位置使过程大大简化。要更换网绳或外周膜卷筒，必须将捆扎系统向前折叠，并将网绳滑槽向侧前方摆动。可以使用侧面的控制面板将捆扎系统移动到相应的位置以简化更换。然后，网绳卷筒可以通过滚轮推入第一个或第二个裹包材料支架中，而无需抬起——这是一个快速、简单和高效的过程。裹包和捆扎材料也可以从右侧或左侧插入。

双绳捆扎系统
CombiPack HDP 配备两个捆扎系统，这是处理青贮饲料和稻草等不同作物时的一个关键优势。从网绳到外周膜的快速切换可直接在拖拉机驾驶室内轻松完成，显著提高了生产率。整个捆扎循环可以通过操作终端方便地控制。

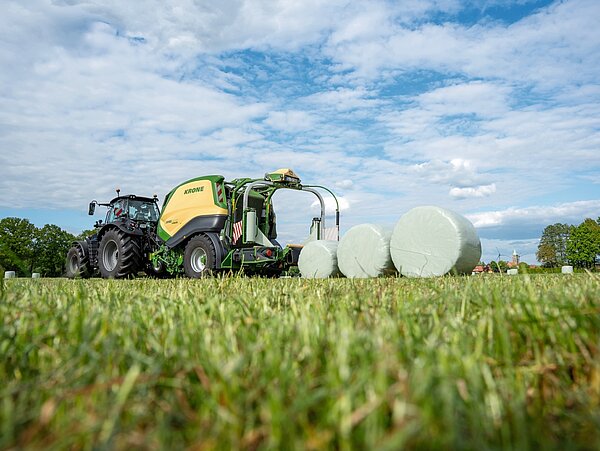

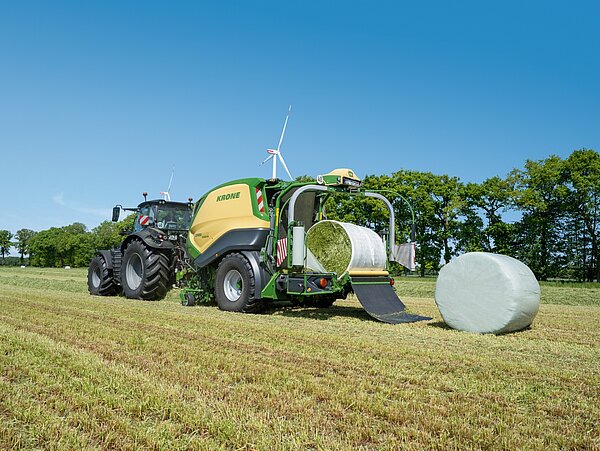

裹包装置

• 转移仅需 6 秒 – 实现最大打捆吞吐率

• 四条皮带和导向辊 – 确保草捆位置安全

• 裹包速度 40 rpm – 提供最高效率

• 单独可调的薄膜预拉伸 – 实现最佳重叠

• 360° 传感器监控 – 实现精确的草捆位置和均匀包裹

• 即使在斜坡上也能可靠进行裹包过程

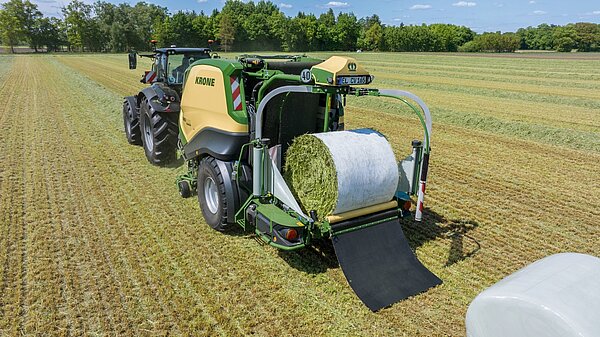

无论您是在斜坡还是平地上工作——裹包过程都能快速、准确且完全可靠地完成。智能传感器、高旋转速度和精心设计的草捆转移保证了在最高质量和任何地形上安全操作前提下的短循环时间。

高效的草捆卸放 – 更快更轻柔

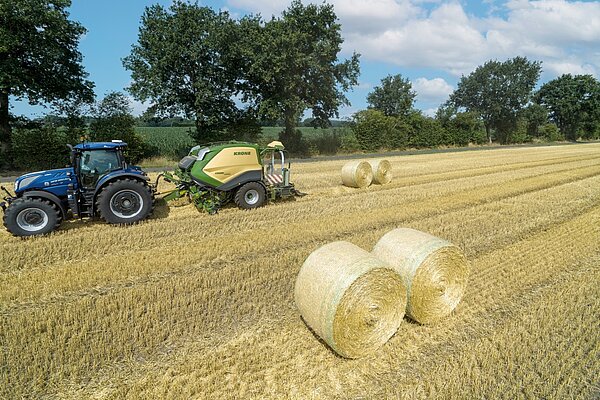

如果您不希望草捆被包裹，裹包台可用于成对存放草捆。从而可以一次存放两个草捆，这将显著减少清理田地所需的时间。

方便的后部控制单元
机器后部标配的控制面板可以现场直接简单地控制所有重要功能。从裹包装置到固定切割装置和草捆转移单元，一切都可以轻松准确地操作。为了更加方便，薄膜存储箱可以降低，以便快速重新装载薄膜，同时减轻操作员的背部负担。

完美的包裹，成就顶级饲料质量
可选的重翻转模式确保草捆在卸出前在裹包台上再次翻转。在此过程中，薄膜下的空气被挤出，减少了氧气含量，提高了饲料质量。标配的草捆垫保证了轻柔的卸放，确保草捆不被碎屑损坏。也可以选择使用草捆翻转器将草捆端面朝下卸放。

传感器监控确保精确的裹包过程
360° 旋转位置传感器监控裹包装置的旋转，并确保精确的定位和均匀的薄膜重叠。如果检测到薄膜断裂，驾驶员会在终端上收到相应的信息。然后驾驶员可以通过按一个按钮来决定是仅用一个薄膜卷继续包裹草捆，还是插入一个新卷筒。只有在确认后，草捆的旋转才会相应调整，以保证持续的高产品质量和最佳的饲料。

绝对顶级性能

CombiPack HDP 的裹包臂以高达 40 rpm 的旋转速度提供快速高效的草捆包裹。得益于这种高速度，在下一个草捆完全打好之前，当前草捆已经完成包裹。薄膜预拉伸可以在 55% 到 70% 之间轻松调节，以保证最佳质量。

牢固固定
裹包台配有四条皮带，形成一个深槽，牢固地将草捆固定到位。这种设计可以防止任何滑动或倾斜，尤其是在陡峭的坡面上。此外，四个导向辊保证了即使在斜坡上也能平稳地进行裹包过程。

极快的转移
完整的转移循环仅需 6 秒。一旦草捆室打开，草捆就被主动放置在裹包台上。草捆下方的草捆提升器确保其安全转移，尤其是在斜坡上。转移后草捆室立即再次关闭，为下一个草捆做准备。

挂接系统和行走装置

• 底部和顶部挂接 – 适用于每台拖拉机

• 优化的万向轴设计 – 实现最大动力传输

• 可调节的铰接牵引杆系统 – 适用于急转弯操作和斜坡使用

• 液压可调铰接牵引杆 – 便于挂接和拆卸

• 大型单轴 – 实现最大离地间隙和高稳定性

• 轮胎 600/60 R 30.5 – 保护草皮并提供充足牵引力

• 气动制动器 – 标配

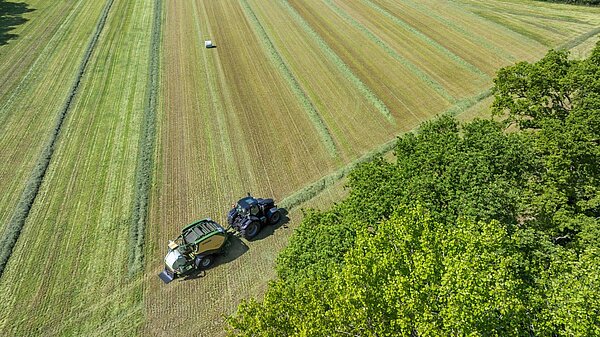

CombiPack HDP 以其高度灵活的挂接系统、卓越的田间操作性和道路上的最大安全性令人信服。机动性、舒适性和牵引力结合在一个精心设计的概念中。

安全的道路行驶

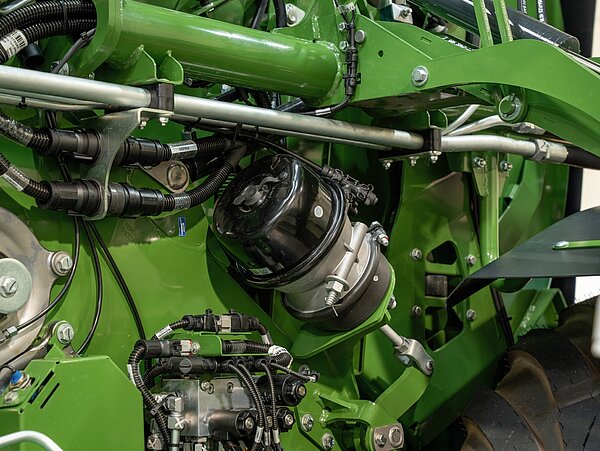

机器标配气动制动系统，以确保道路行驶安全。

最高精度和草皮保护
CombiPack HDP 采用大型单轴，具有出色的机动性以及最大的草皮保护能力。650/65 R 26.5 尺寸的轮胎提供较大的接触面，保证最小的接地压力，而备选的 600/60 R 30.5 尺寸轮胎也提供了出色的坡地稳定性。710/55 R 30.5 轮胎也可作为选配。尺寸宽大的轮胎即使在急转弯和倒车时也能保护草皮。同时，它们防止了饲料污染，并在所有地形上提供最佳牵引力。

易于操控，卷筒更换简单
液压可调的铰接牵引杆也使您能够轻松进入狭窄且难以驾驶的田间入口。铰接牵引杆可以完全向下移动，以便轻松更换网绳卷筒。高度可以从拖拉机驾驶室方便地调节。连接和断开机器不再需要可调支撑千斤顶。

挂接和组合

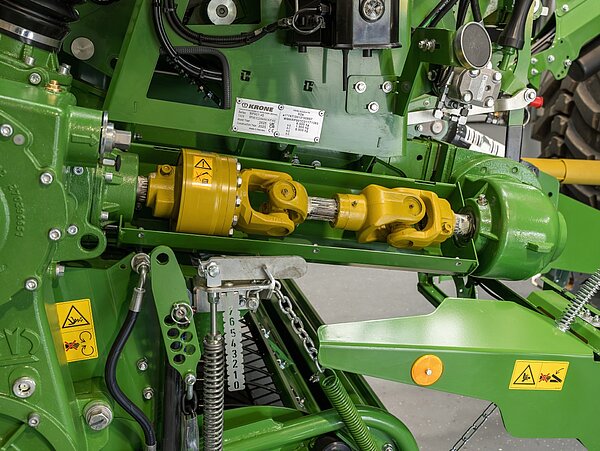

CombiPack HDP 可以灵活地使用底部或顶部挂接进行操作。为每台拖拉机都提供合适的挂接装置。优化的万向轴设计保证了无论选择哪种变体，都能实现最大的动力传输。

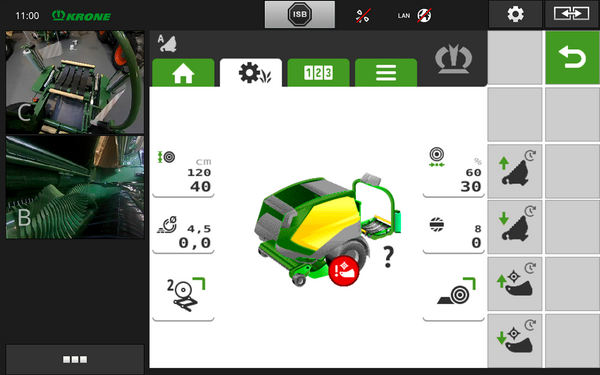

科罗尼操作终端

• 随心选择 – 我们的控制单元满足所有需求

• 方便 – 清晰友好的用户界面

• ISOBUS 兼容 – 与拖拉机终端连接

• 高技术 – 打捆机控制拖拉机

使用科罗尼舒适的车载电子设备工作简直是一种乐趣：它简化、优化并加速了 CombiPack HDP 圆捆打捆机的操作。科罗尼提供三种操作终端用于不同的任务。

打捆机管理拖拉机
TIM（拖拉机农机具管理）允许您的机器与拖拉机通信并控制它。此时拖拉机也会自动停止。在施用草捆室膜或网后，后门打开，草捆弹出，然后门再次关闭。操作员开始下一个循环只需开动拖拉机。TIM 减少了操作员疲劳、停机时间、油耗，并带来更均匀的草捆和更高的生产率。

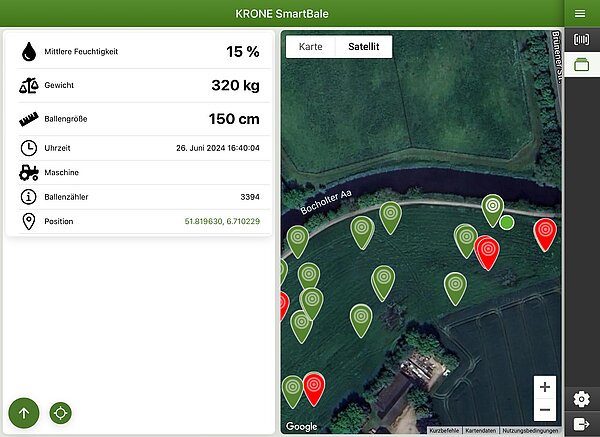

科罗尼 SmartBale 应用程序

科罗尼 SmartBale 在草捆地图上显示所有存放的圆捆和方捆。根据打捆机设备，SmartBale 应用程序还提供其他信息，如湿度、重量、尺寸以及作物是否经过切割。湿草捆用颜色编码，以便轻松识别并分开存放。

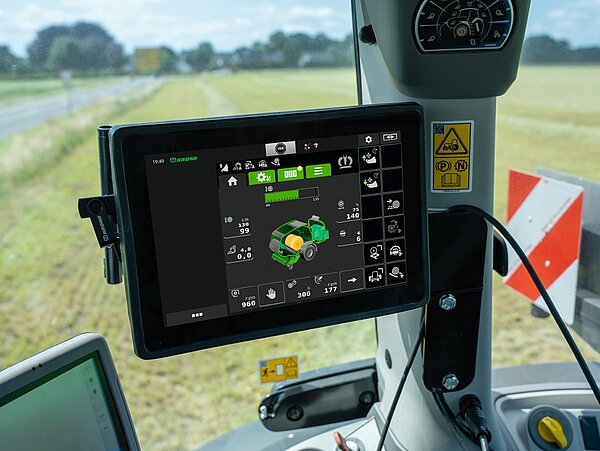

现有的拖拉机操作终端
如果拖拉机上的操作终端兼容 ISOBUS，则可用于直接控制 CombiPack HDP 的车载电子系统。无需额外的终端，这也大大简化了操作。

CCI 800 和 CCI 1200 操作终端
CCI 800 和 CCI 1200 操作终端具有带触摸功能的 8 英寸或 12 英寸彩色显示屏。可在同一屏幕上并排显示机器控制和摄像头画面。两种终端都兼容 ISOBUS，因此可与其他机器一起使用。

操作终端 DS 500
DS 500 操作终端配备 5.7 英寸彩色显示屏，可作为选配提供，可以通过十二个功能键或触摸屏进行操作。它提供了方便设置相关值的选项，例如草捆直径、网绳层数和捆扎过程开始时间。该终端还包括多个客户计数器、两个季节计数器、一个工作时间计数器以及用于传感器和执行器的诊断功能。

清洁和维护

• 中央润滑单元 – 自动为所有相关部件供油

• 低维护驱动 – 减少换油和重新调整的次数

• 齿轮箱保护的打捆机驱动 – 实现清洁高效的性能

• LED 工作和维护照明 – 在白天和黑夜提供清晰的视野

• 针对性照明转子、捡拾器、储备卷筒支架和捆扎单元

科罗尼 CombiPack HDP 以其自动集中润滑、低维护驱动和精心设计的所有相关部件可接近性令人信服。从而可以快速清洁地完成维护工作，最大限度地减少停机时间并最大限度地提高作业准备度。

低维护
坚固的齿轮箱可靠地驱动打捆皮带和切割单元——每年一次换油就足够了。驱动打捆机和清洁辊仅需两条链条。这反过来又将维护工作量降至最低，从而在整个季节都不需要额外的工作。

维护变得轻松 – 清洁高效
CombiPack HDP 配备了中央润滑单元，可为所有相关部件可靠均匀地供应润滑剂。这减少了所需的维护工作量，延长了机器的使用寿命，并确保即使在最恶劣的条件下也能平稳运行。齿轮辅助的传动系统确保机器保持清洁，因为不需要额外的油润滑，保证了最高效率和最短的停机时间。

全景视野 – 即使在黑暗中
CombiPack HDP 标配的工作灯确保最佳能见度，并在全天任何时间提高操作员舒适度。捡拾器、转子、储备卷筒支架和裹包台周围的区域都有针对性照明，因此即使在光线条件困难的情况下也能准确完成工作。LED 维护照明还照亮了捆扎单元、侧护罩下方的区域和草捆卸放尾门。这确保任何维护工作和草捆处理过程都更加安全和方便。

适用于不同应用领域的合适型号
