iG Pack – 第五代

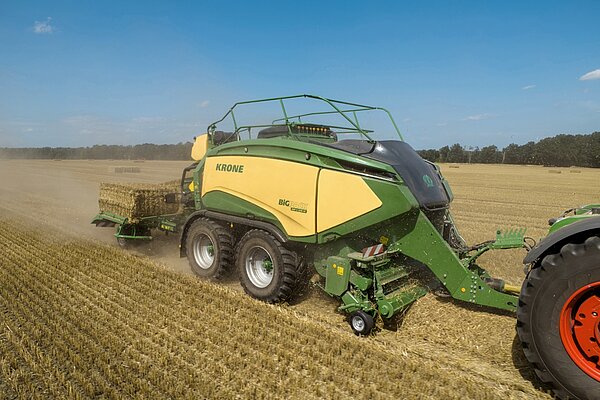

大方捆打捆机

即使在施佩勒（Spelle）进行大方捆打捆机生产超过25年之后，科罗尼工程团队纯粹的创新实力依然没有丝毫减弱的迹象，全新的BiG Pack打捆机系列就是明证。经过数年的深入研发，他们推出了全新一代的BiG Pack打捆机，融合了许多知名技术，最重要的是，显著提升了舒适性。几乎所有现有功能都得到了升级，并适应用户需求。

变量填充系统（VFS）、独特的MultiBale分捆系统以及配备机械驱动转子（主动捡拾器）的无凸轮EasyFlow捡拾器，是赢得国际认可并奠定BiG Pack成功基石的标志性特征。基于此设计，新一代BiG Pack型号现已推出。

• 灯光：除了现代的全LED灯光配置，科罗尼还提供各种LED工作灯套件以满足个性化需求。

• 草捆室：所有型号均采用源自1290 HDP的更长的打捆室，以生产更坚实、更紧密、更重的草捆。

• 添加剂喷洒器：第五代BiG Pack型号可选配集成式喷洒器，用于喷洒改善作物发酵或保存的添加剂。

• 科罗尼强力清洁系统：全新的液压打结器风扇持续清洁打结器。最妙的是，气流还被导向麻绳箱后方的区域，清洁机器的更多部位。

• 切割系统：VariCut系统为购买者提供了灵活性，可选择配备最多26或51片刀片的两种刀片盒。

• 电子系统：新的BPW双轴和多种轮胎选项确保在拖拉机后方的稳定行驶。

• 主动捡拾器：科罗尼的无凸轮主动捡拾器现可作为液压选配提供。

• 飞轮：久经考验且便捷的无剪切销传动系。

• 麻绳箱：一种新颖且功能强大的新方法——详细了解新型麻绳箱。

• 麻绳：原装科罗尼麻绳，让您安心无忧。

• 牵引杆：多种挂接选项，满足全球各地所有需求。

• VFS填装器：久经考验，精益求精！阅读更多关于升级版VFS变量填充系统的信息。

• 车轴：新的BPW双轴和多种轮胎选项确保在拖拉机后方的稳定行驶。

• 选配件：更多提升操作员舒适度的选配项。

了解更多
请填写下方信息，我们将与您联系，为您提供有关此产品的更多信息。

产品特点
科罗尼 BiG Pack – 新一代打捆机

• 切割系统：得益于VariCut实现最大可变性——所有型号可选配26或51片刀片的不同刀片盒。

• VFS填装器：久经考验，精益求精！阅读更多关于升级版VFS变量填充系统的信息。

• 草捆室：所有型号均采用源自1290 HDP的更长的打捆室，以生产更坚实、更紧密、更重的草捆。

• 科罗尼 V型打结器：新型科罗尼V型打结器，具备迪林（Deering）双打结器系统一贯的可靠性，且不再产生麻绳碎屑。

• 麻绳箱：一种新颖且功能强大的新方法——详细了解新型麻绳箱。

• 添加剂喷洒器：第五代Big Pack型号可选配集成式喷洒器，用于喷洒改善作物发酵或保存的添加剂。

• 科罗尼强力清洁系统：全新的液压打结器风扇持续清洁打结器。最妙的是，气流还被导向麻绳箱后方的区域，清洁机器的更多部位。

即使在施佩勒（Spelle）进行大方捆打捆机生产超过25年之后，科罗尼工程团队纯粹的创新实力依然没有丝毫减弱的迹象，全新的BiG Pack打捆机系列就是明证。经过数年的深入研发，他们推出了全新一代的BiG Pack打捆机，融合了许多知名技术，最重要的是，显著提升了舒适性。几乎所有现有功能都得到了升级，并适应用户需求。具体细节，您将在以下页面中了解。

2025

新一代 BiG Pack HDP II 1290

提升的吞吐率、更高的打捆密度、增强的舒适性：BiG Pack HDP II 1290 (VC) 正在树立新标准，并延续其前代产品的成功。

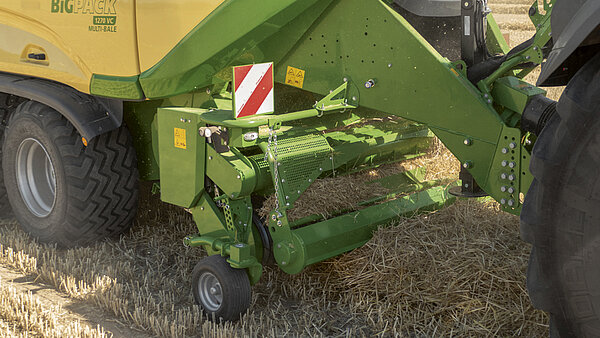

科罗尼 主动捡拾器

• 工作干净：主动喂入辊带来更强动力

• 大型作物压紧滚轮，性能卓越

• 无凸轮设计，运行更平稳

• 运动部件减少68%，磨损更低

• 免维护且使用寿命长

科罗尼主动捡拾器——久经考验的无凸轮EasyFlow捡拾器与一个额外的动力喂入辊的巧妙结合。两者结合完美无缺，提供了市场上首屈一指的捡拾性能，同时将磨损降至最低。更重要的是，无论机器是否配备切割系统，它们都能以极其平稳的流将物料喂入机器。提高您的工作速率和吞吐量。

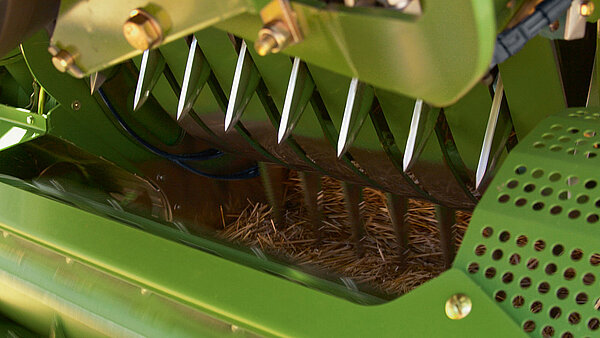

科罗尼 VariCut (VC)

• 最多51片刀片，生产短而优质的秸秆

• 可变刀片组控制，实现多种切段长度

• 皮带驱动和四星转子，实现最高效率

• 可选反转系统，减少堵塞停机

• 可选26或51片刀片两种系统，满足个性化需求

VariCut26和VariCut51为机器购买者提供了非常灵活且易于使用的解决方案，这是一个满足所有要求的大方捆打捆机切割系统。配备26片刀片的VariCut26是最小切割长度为44毫米用户的最佳选择，而配备51片刀片的VariCut51则适用于寻求该长度一半切割的用户。

科罗尼 PreChop

• 短切段长度 – 最小标称长度21毫米

• 可调LOC，两个可选定刀

• 纤维分离效应，增加液体吸收

• 机械变速箱和液压高度控制

PreChop是科罗尼新型BiG Pack 1270 (VC)、1290 (VC) 和 1290 HDP (VC) 系列大方捆打捆机上集成的前置式切碎单元。它有96个旋转刀片和两排各47个定刀，将物料切割至标称长度21毫米。不仅如此，PreChop还能明显分离秸秆纤维。

VFS 变量填充系统

• 多阶段喂入顺序确保密度均匀

• 喂入室内预压缩，实现最大填充

• 即使薄草条也能形成稳定草捆

• 均匀压缩的草捆，实现更高草捆重量

• 自动过载离合器，确保全性能运行

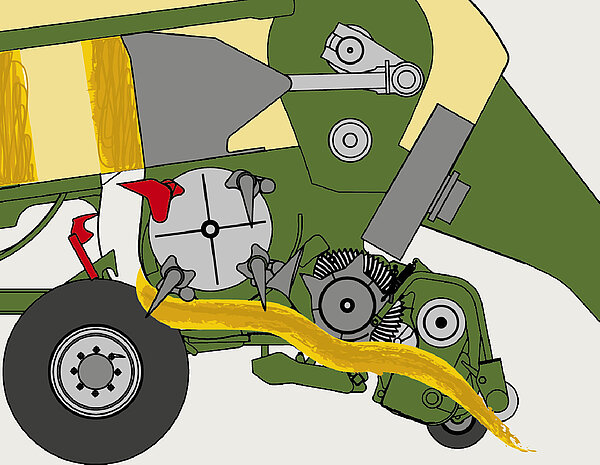

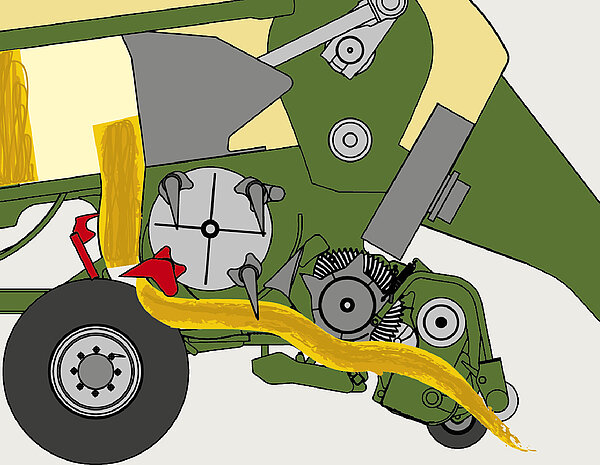

VFS系统工作原理：首先，填装器与喂入杆配合将物料喂入喂入室，在此收集并进行预压缩。一旦喂入室填满，喂入杆将作物推入打捆室。科罗尼的VFS变量填充系统可产出坚硬的草捆，即使在薄草条和低速前进时也能保持形状。

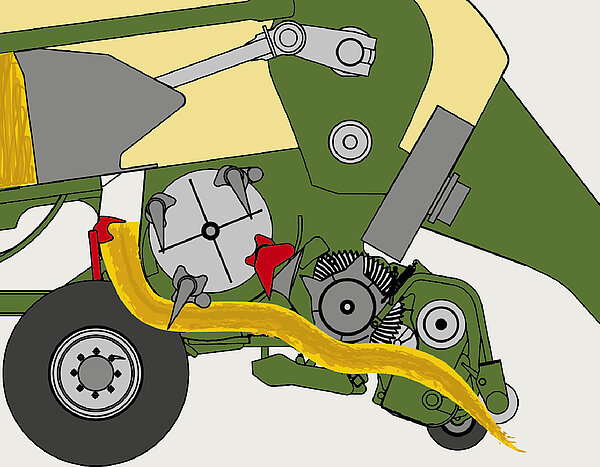

VFS 图 4

整个喂入耙的凸轮轨道移出路径，使耙将预压缩的物料喂入打捆室。感应耙和凸轮轨道随后返回初始位置。

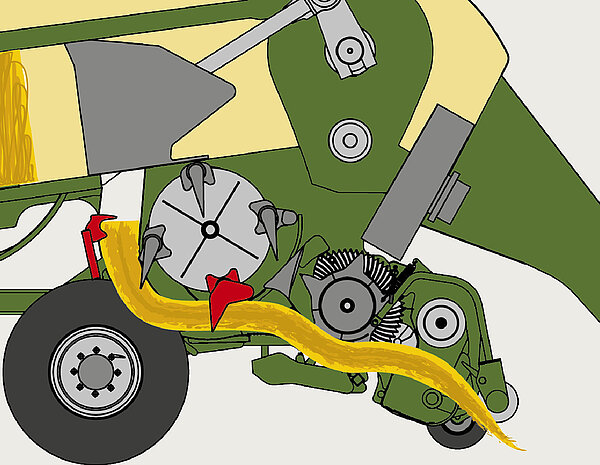

VFS 图 3

当预压缩室填满时，物料的体积将摆动器和阻挡器推入打捆室。这清空了通往草捆通道的路径，收集的物料被输送。如果收集的物料不足且未达到可在终端上设定的触发阈值，则会启动另一次收集行程。

VFS 图 2

只要喂入器凸轮轨道不移出路径，填装器和喂入器就会继续将物料喂入喂入室，并在此过程中进行预压缩。带有阻挡弹齿的感应摆动器将物料困在喂入室内，防止其进入打捆室。

VFS 图 1

VF系统使用四个填装器耙齿、一个喂入器耙齿和一个感应耙。填装器在共享的凸轮轨道中移动，喂入器耙齿在单独的凸轮轨道中移动，该轨道可摆动进入和移出路径。

驱动

• 高惯性和高速度，实现安静运行的系统

• 动力通过离合器保护的传动轴传输

• 传动系中无剪切销，为操作员提供最大舒适度

• 液压启动辅助是可选配置，确保机器平稳启动

科罗尼一直偏爱大质量飞轮，它能够吸收峰值负载并提高此类大方捆打捆机的燃油效率。所有链条已被齿轮箱和传动轴取代，以实现整个动力传动系统的最佳效率。您在科罗尼BiG Pack的传动系中找不到剪切销，而是保护所有驱动的过载离合器。

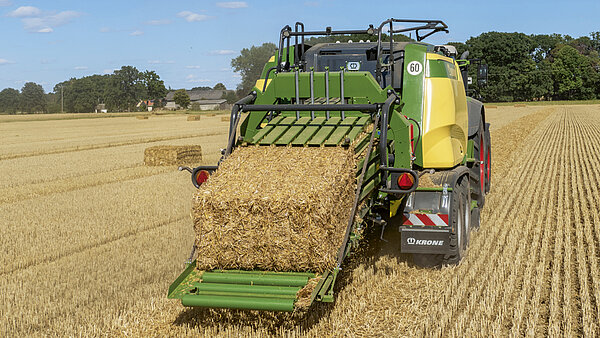

打捆室

• 更长的草捆通道，在干燥作物中实现最佳草捆形状和密度

• 强大的液压油缸控制打捆压力

• 电子星轮传感器确保均匀的草捆长度

• 电子打捆压力控制，实现均匀的草捆密度

• 可脱开的拨杆可选择仅推出最后一个草捆或清空整个草捆室

BiG Pack配备了一个加长20%的打捆室，现在拥有全宽度顶板，以生产更加坚实、紧密的草捆，特别是在非常干燥的作物中以及高工作速率和高吞吐量时。配备自动打捆压力调节功能的车载液压系统确保障即使在潮湿条件和不同作物茎秆中也能形成坚实的草捆形状和整齐的边缘。

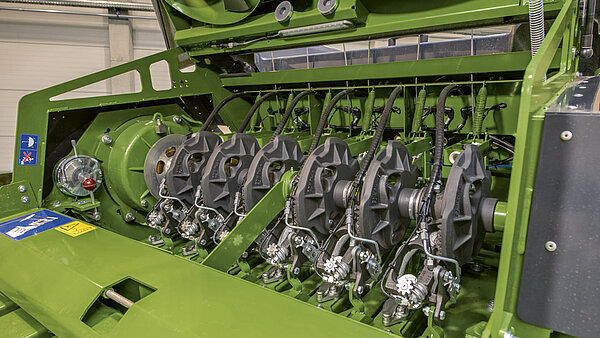

科罗尼 打结器系统

• 双打结器技术，可靠性更高

• 科罗尼强力清洁系统作为标准配置：通过超压防止污染

• 集中润滑作为标准配置提供

• 使用寿命长

在需要制作高密度草捆的任务中，双打结器技术是无可替代的。该技术将上线和下线送入打结器时不对其施加张力。麻绳仅在打结的短暂瞬间在打结器内部固定。这显著减少了麻绳和打结器单元的负荷，提高了系统的可靠性。

科罗尼 强力清洁系统

• 有效避免作物和碎屑堆积

• 液压驱动，性能卓越

• 清洁打结器、机器侧面和车轴

• 卓越的便利性和安全性

借助科罗尼强力清洁系统，科罗尼正在开辟全新的道路。该系统通过在打结器仓内保持高气压，首先防止物料在此处积聚。从这里，气流被导向麻绳箱后面的区域并向下到车轴，以最大便利性清洁机器，并确保田间和道路上的最大安全性。

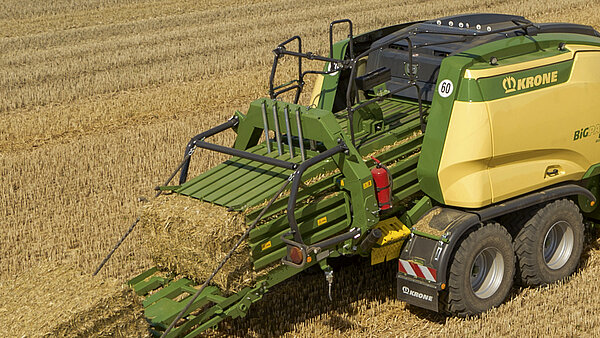

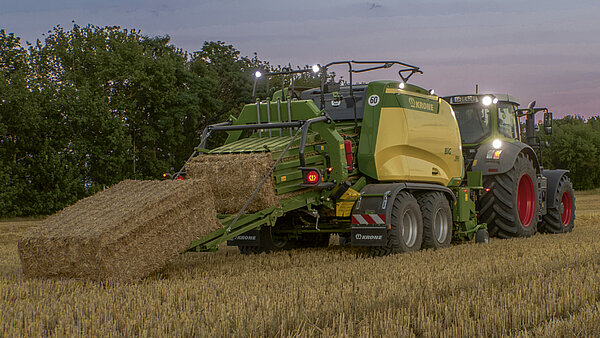

科罗尼 MultiBale 分捆系统

• 一个大方捆内最多可包含九个小草捆

• 小草捆尺寸从0.30到1.35米

• 田间的强大性能

• 院内易于处理的小草捆

科罗尼MultiBale系统将您的BiG Pack 1270转变为真正的多功能机器。作为可选套件，它允许您制作巨大的草捆，快速高效地清理大片田地，同时为客户提供无需装载机即可在仓库内轻松处理的小捆。科罗尼MultiBale是一个独特的系统，为您提供超越竞争对手的优势，并帮助您拓展业务。

挂接与行走装置

• 更强的车轴可承受高达3吨的牵引杆负载

• 新型更强的BPW双轴，最高时速可达60公里/小时

• 切割单元机器可选配26.5英寸轮胎，以降低牵引阻力，特别是在困难条件下实现更低的接地压力

• 带抛物线弹簧的平衡悬架车轴可实现卓越的行驶体验，这是BPW为BiG Pack特别开发的

科罗尼BiG Pack提供便捷安全的田间行驶和道路运输，这得益于可提供高达60公里/小时速度的刚性或转向脚轮式双轴。

操作

• 高分辨率彩色触摸屏

• 科罗尼BiG Pack大方捆打捆机上的控制单元均兼容ISOBUS

• 当挂接到兼容ISOBUS的拖拉机时，可以从拖拉机终端操作科罗尼BiG Pack

• 车载控制面板允许操作员在维护机器时从地面操作各个总成

即使是科罗尼的入门级DS 500，也能通过彩色触摸屏方便全面地控制所有主要功能。CCI 800和CCI 1200 ISOBUS终端将用户舒适度提升到最高水平，提供一个同时显示机器用户界面和摄像头画面的屏幕。

维护与清洁

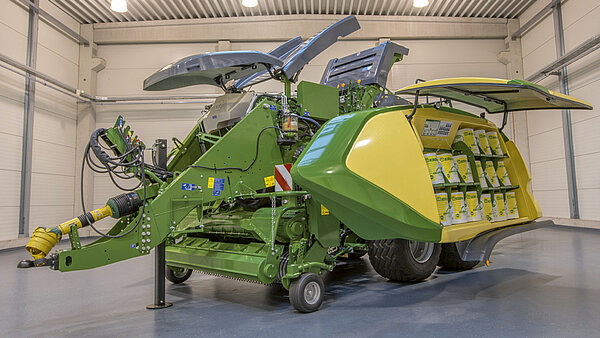

• 侧面板可液压打开和关闭，便于补充麻绳并优化接近维护点的通道

• 自动润滑器延长维护间隔并减少维护时间

• 带皂液器的手动清洗水箱

定期维护可提高您BiG Pack的可靠性和使用寿命。因此，科罗尼开发了一种创新的折叠机构，可液压打开侧面板，便于进行维护、修理和补充麻绳。当您打开面板并降低麻绳箱时，LED灯会自动亮起，确保白天和夜间都有极佳的能见度。

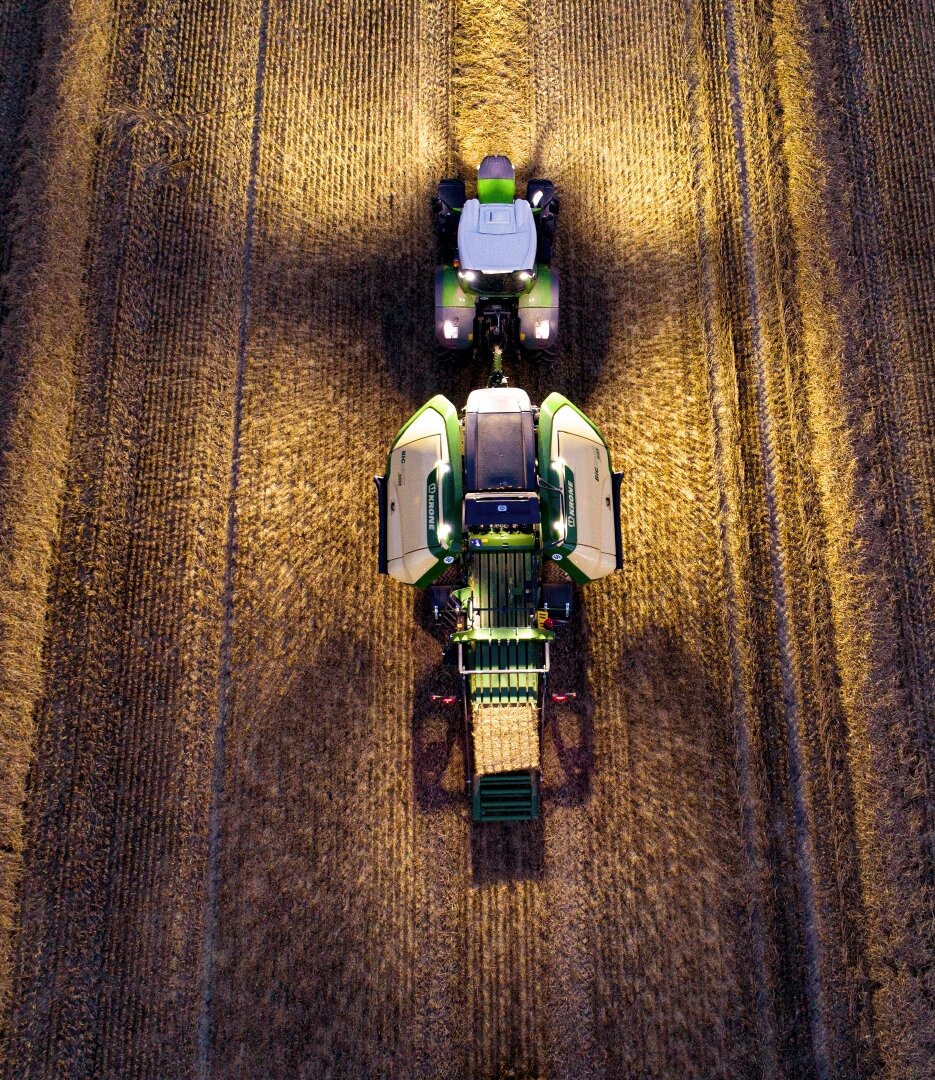

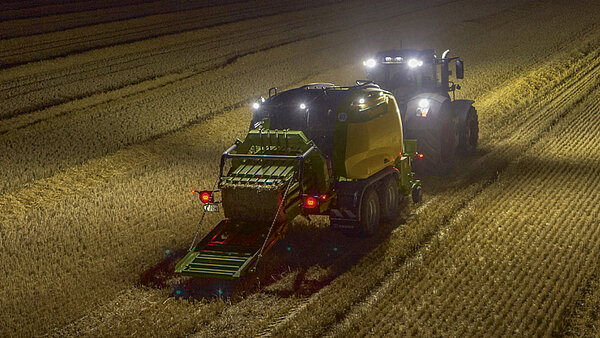

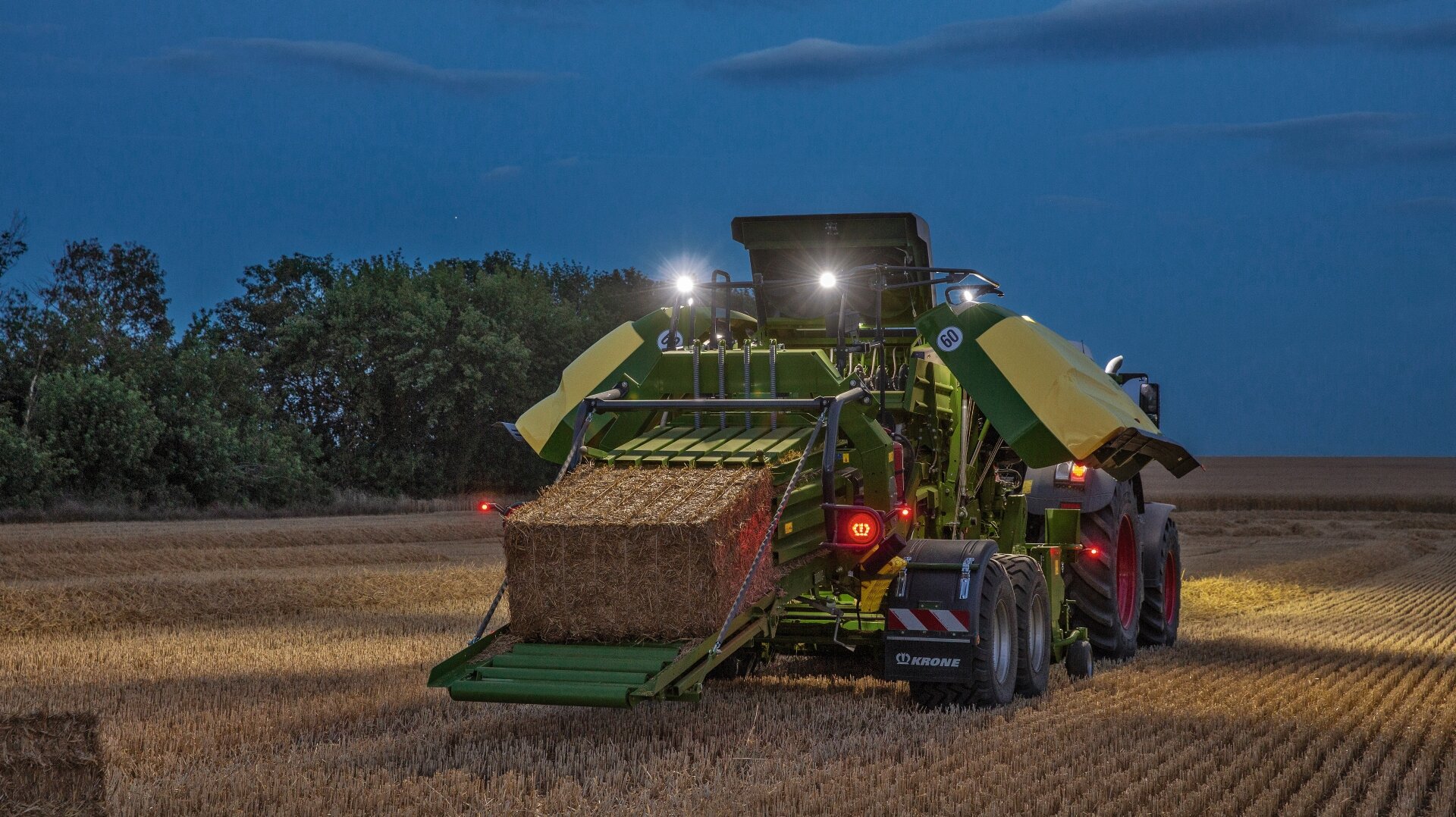

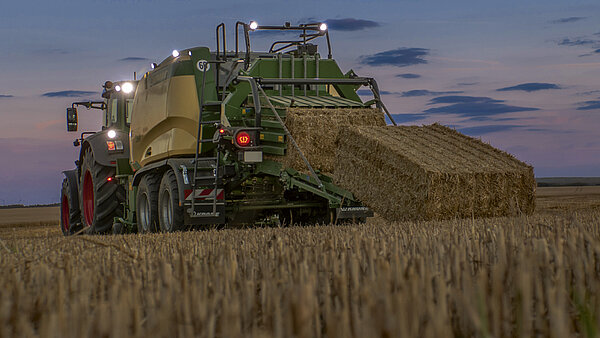

灯光概念

• 麻绳箱和打结器周围的LED灯作为标准配置，提供极佳能见度

• 更多LED选项可用于最大化夜间工作的操作员舒适度

• 可选LED工作灯增强田间能见度

• 提供多种灯光套件选择以满足个性化需求

将夜晚变为白昼！选择科罗尼提供的众多灯光套件之一，并根据您的个人需求和规格定制您的BiG Pack。麻绳箱内部、针上方和打结器仓内部的灯光是标准配置。除此之外，您还可以选择在维护点增加更多灯光和更多LED工作灯。

高密度压捆型：BiG Pack 1290 HDP (VC)

• 开创性的高密度打捆技术

• 极高的密度和出色的处理性能

• 更高效的秸秆物流

如今，全球销售的大方捆打捆机中，每十台就有一台是科罗尼BiG Pack 1290 HDP。这款机器可产出高密度120 x 90厘米方捆。

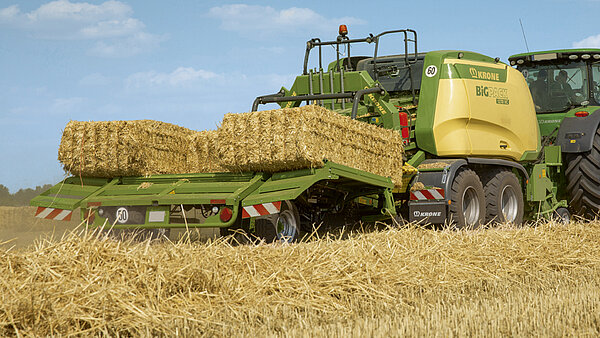

科罗尼 BaleCollect 草捆收集器

• 节省大方捆物流中的时间和成本

• 伸缩式牵引杆，确保拖拉机后方的最佳行驶

• 多种卸捆模式选择，以适应后续作业步骤

• 标准且集成式称重装置

• 高效且对土壤温和

在打捆过程中，科罗尼BaleCollect最多可收集三个120厘米宽的方捆。并提供多种卸捆模式选择，为田间的下一步骤准备草捆，显著缩短打捆后的装载时间，减少往返次数，并最大限度地减少土壤压实。

青贮添加剂喷洒器

• 一个400升的储罐安装在草捆室上方、横梁后面。

• 一个移动泵总成安装在横梁上一个易于接近且防尘的盒子内。

• 捡拾器上方的喷嘴以可选的均匀速率将添加剂喷洒到整个捡拾器宽度上。

• 提供多种应用程序，以实现精确的喷洒率和最佳的饲料质量。

• 易于使用、维护和保养

无论是青贮还是保存——通过可选的全集成式青贮添加剂单元，您的第五代BiG Pack更加多功能。该单元用于在湿度不理想时喷洒青贮和保存添加剂，或用于促进草捆内的发酵过程。

附加设备

• 草捆室内完全集成的湿度传感器

• 草捆滑槽内完全集成的称重系统

• 用于安全倒车的摄像头系统

• 后部额外的麻绳箱

• 青贮添加剂喷洒器优化饲料质量

为了获得更大的便利性和有效性，可以从众多选项中进行选择，为您的打捆机增添更多功能，包括提供手头作业准确信息的湿度测量和草捆称重系统，或用于无阻碍视野和清晰全方位观察的LED工作灯和后视摄像头。

科罗尼 SmartBale 应用程序
科罗尼SmartBale在草捆地图上显示所有存放的方捆和圆捆。根据打捆机设备，SmartBale应用程序还提供其他信息，如湿度、重量、尺寸以及作物是否经过切割。湿草捆用颜色编码，以便轻松识别并分开存放。

适用于不同应用领域的合适型号

新一代打捆机
科罗尼 BiG Pack
